超声波焊接类型和接口
时间：2020-01-10 浏览：

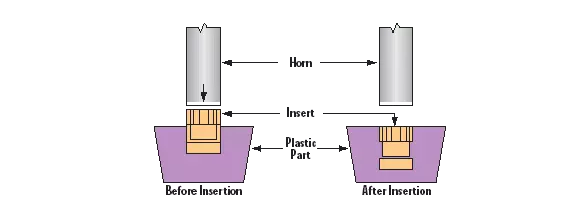

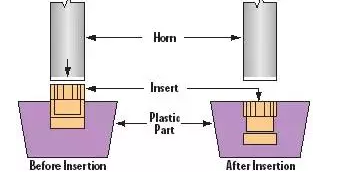

埋植：埋植指的是焊头在压力下将金属零件挤入塑料孔内

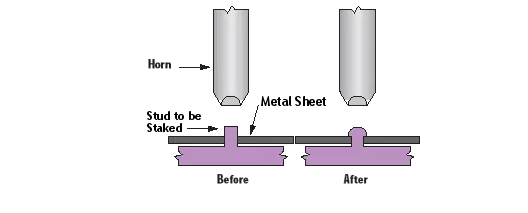

铆焊：铆焊法指的是振动的焊头压制物品的突起处使其热熔为铆钉状，从而使两物体机械铆合
点焊：点焊指的是对于焊线不易设计的物体进行分点焊接，可达到熔接效果。
成型
熔接口设计

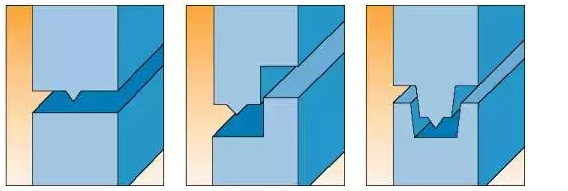

超声焊接一般都要求熔接口要小，接触面要统一。接口设计取决于焊接的材料，焊件的形状以及焊件要求等因素。通常连接的三角形状部分会聚集超声能量，并快速融化形成焊接面。由左向右（对接接头、阶梯型、榫槽型）

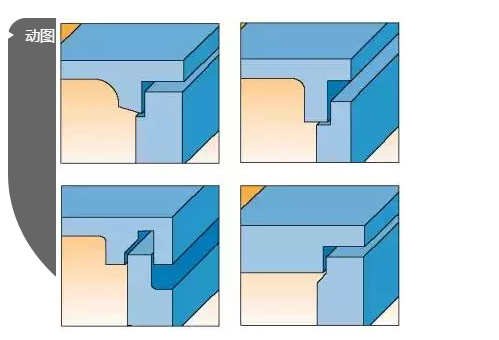

剪切型：适用与需要密封或者塑料在很窄的温度区间内快速从固态变成熔融状态的场合。
动图
适用材料
超声焊接是一种快速、坚固、干净和可靠的塑料和金属连接工艺。用于热塑性胶片和板的链接，大多数金属都可以进行超声焊接。
适用的塑料
超声波塑料焊接可用于所有热塑塑料。在为部分结晶塑料制成的工件开缝时必须注意，这种塑料类型所采用的焊接方式与非晶态塑料的焊接方式大相径庭。
PS、ABS、Acrylic、ABS、SAN、PMMA、PC-ABS Blends、 Polycarbonate/PC、PC-ABS Blends、PPS、Polysulfone/PSO、PVC、ASA、PPO、PC-PBT Blends、Polyester、Ryton、PET、Polyamide Co-polymer (Nylon 6-3-T)、Valox Polyamide/Nylon 6、Polyamide/Nylon 6/6、PBT、PP、PE、Polyacetal、Ultem（PEI）
超音波的熔焊应用方法
1）熔接法：
以超音波超高频率振动的焊头在适度压力下，使二块塑胶的接合面产生摩擦热而瞬间熔融接合，焊接强度可与本体媲美，采用合适的工件和合理的接口设计，可达到水密及气密，并免除采用辅助品所带来的不便，实现高效清洁的熔接。
2）埋植：
借着焊头之传道及适当之压力，瞬间将金属零件（如螺母、螺杆等）挤入预留入塑胶孔内，固定在一定深度，完成后无论拉力、扭力均可媲美传统模具内成型之强度，可免除射出模受损及射出缓慢之缺点。

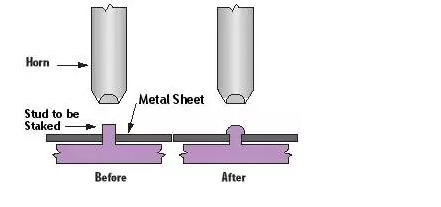

3）铆焊：
铆焊法指的是振动的焊头压制物品的突起处使其热熔为铆钉状，从而使两物体机械铆合

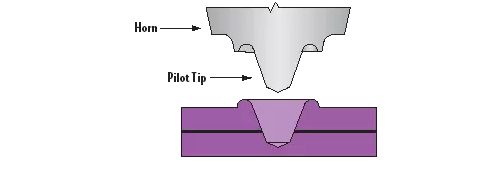

4）点焊
点焊指的是对于焊线不易设计的物体进行分点焊接，，同样可达到熔接效果。

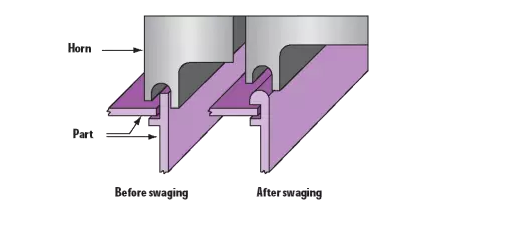

5）成型
本方法与铆焊法类似，将凹状的焊头压着于塑胶品外圈，焊头发出超音波超高频振动后将塑胶溶融成形而包覆于金属物件使其固定，且外观光滑美观、此方法多使用在电子类、喇叭之固定成形，及化妆品类之镜片固定等。
三、焊接优点
1）超声波金属焊接优点：
a、焊接材料不熔融，不脆弱金属特性。
b、焊接后导电性好，电阻系数极低或近乎零。
c、对焊接金属表面要求低，氧化或电镀均可焊接。
d、焊接时间短，不需任何助焊剂、气体、焊料。
e、焊接无火花，环保安全。
2）超声波塑料焊接优点：
a、焊接速度快，焊接强度高、密封性好；
b、取代传统的焊接/粘接工艺，成本低廉，清洁无污染且不会损伤工件；
c、焊接过程稳定，所有焊接参数均可通过软件系统进行跟踪监控，一旦发现故障很容易进行排除和维护。
四、适用产品
1）、镍氢电池镍氢电池镍网与镍片互熔与镍片互熔。
2）、锂电池、聚合物电池铜箔与镍片互熔，铝箔与铝片互熔。
3）、电线互熔，偏结成一条与多条互熔。
4）、电线与各种电子元件、接点、连接器互熔。
5）、各种家电用品、汽车用品的大型散热座、热交换鳍片、蜂巢心的互熔。
6）、电磁开关、无熔丝开关等大电流接点，异种金属片的互熔。
7）、金属管的封尾、切断可水、气密。
五、应用前景
针对所有的应用市场，超音波焊接其特有的优点--快捷、高效、清洁和牢固，赢得了各行各业的认可。
1）汽车：（交通业）超音波可通过计算机程序控制来实施对大件和不规则工件的焊接如：保险杠、前后门、灯具、刹车灯等。随着高等级道路的发展，反光片也越来越多的采用超音波焊接。特别是这两年兴起的新能源汽车行业也开始广泛应用，如电池领域等。
2）家电：通过适当的调整可用于：手提日光灯罩，蒸气熨门、电视机外壳、收录、音机透明面板、电源整流器、电视机壳螺丝固定座、减蚊灯壳、洗衣机脱水槽等需要密封、牢固和美观的家电产品。
3）包装：软管的封口，特殊打包带的连接。
4）玩具业：由于采用了超音波技术使产品清洁、高效、牢固，免除使用螺丝、粘合剂、胶水或其他辅助品，降低了生产成本，使企业在市场的竞争力大大增强。
5）电子：运用自动化方案设计使用户达到规模化生产，同时确保产品之品质需求。
6）其他商业用途：从通讯器材，电脑行业、打印设备到音像制品等，均可采用明和超音波设备，他给您带来了简捷、清洁、高效的生产方式，为您带来更多的机会。
