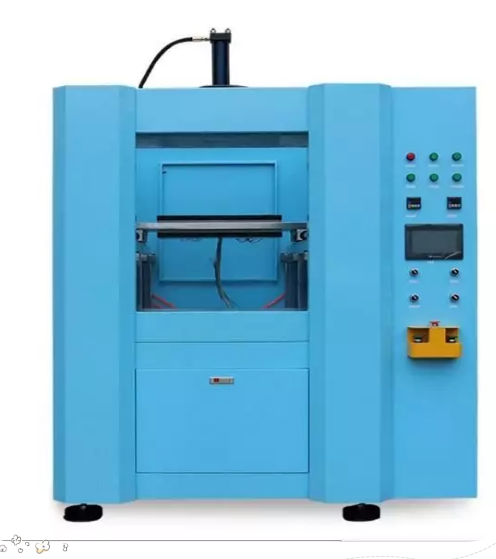

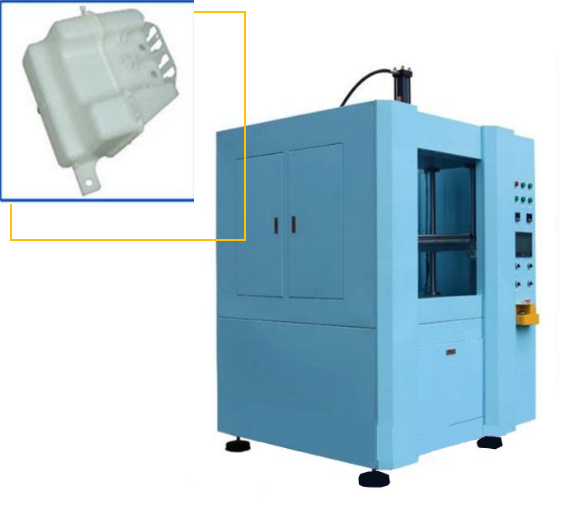

塑料热板焊接机的组成及应用
时间：2020-03-07 浏览：
一、 气压传动部分：这部分包括过滹器、减压阀、油雾器、换向器、节流阀、气缸等。工作时首先由空气压缩机驱动冲程气缸带动热板模具系统上下移动，同时在焊接作业的过程中，气压并非一个固定值，根据实际的情况进行调定。
二、控制部分：这部分由PLC和温度控制器组成。
1、 控制气压传动系统工作，使其焊接时在定时控制下打开气路阀门，气缸加压使焊头下降，以一定压力压住被焊物件，当焊接完后保压一段时间，然后控制系统将气路阀门换向，使焊头回升复位。
2、控制塑料件在热板上加热的工
作时间，本系统使整个焊接过程实现自动化，操作时只启动按钮产生一个触发脉冲，便能自动地完在本次焊接全过程。整个控制系统的顺序是:电源启动一触发控制信号气压传动系统，气缸加压上下加紧模具下降并压住在上下热板模具发生工作，并保持一定熔接时间继续保持一定压力时间退压，上下加紧模具回升焊接结束。
三、电气部分：触摸屏及可编程控制器、磁性开关以及电加热管，电气部分主要分为塑料的热板温度控制系统和上、下模板及热板运动机构动作的程控系统两部分。
加热板温控系统是三相380伏电源经空气开关引入，并由温度控制器来控制三相固态继电器SSR的通断供给热板中的电热管的加热电流，在电热板上埋装入热电偶，以它为温度信号反馈于温度控制器，来实现对电热板的温度控制；温控器采用智能方式控制固态继电器SSR的输出电流。
本系统电路还设置两只交流电流表来监视三相电流通断及大小状况。加热温度可以按照加热板加工温度要求,在温控器面板上预先设定和调节。

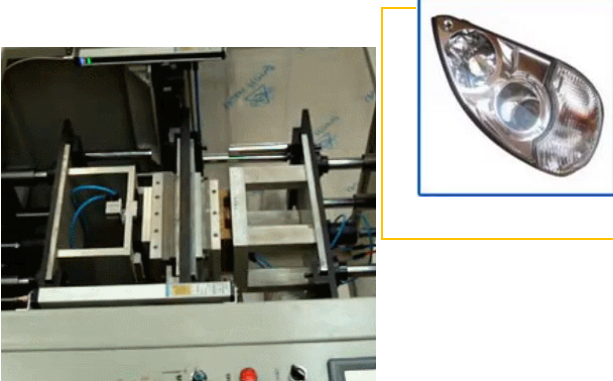

四、模具和机械装置部分：这部分采用滑板式结构，由电加热方法将加热板热量传递给上、下塑料件加热件的熔接面。使其表面熔化，然后将加热板迅速退出，塑料件上下两片胶件在2只气缸的作用下，迅速压接在一起，使加热后熔接面迅速融合、固化而成为一体。整机为框架形式，有上模固定定位结构、下模固定定位结构、热模板集成三大模块组成，本机配有铜质电热板两块，由气缸前后推进移动，使用方便。
