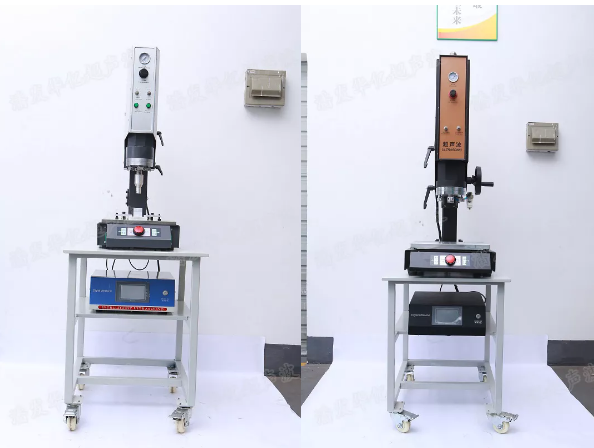

超声波焊接机的焊接系统包含有哪些部分?
时间：2019-12-20 浏览：

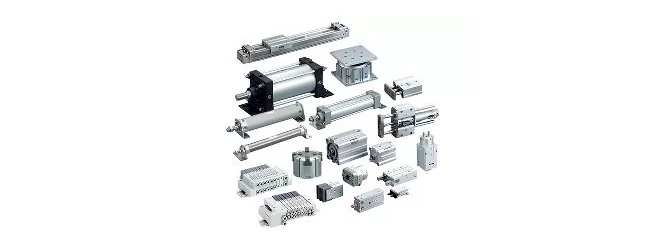

气缸
首先需要一个部件为需要焊接的胶件提供压力从而使它们熔合到一 起，例如气缸。工作时首先由空压机驱动冲程气缸，以带动超声换能器振动系统上下移动，动力气压在中小功率的超声波焊接中气压根据焊接需要调定。

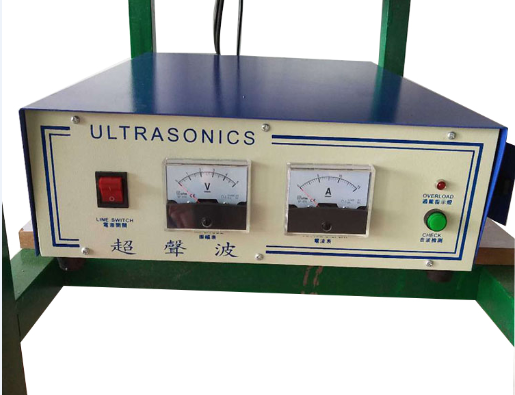

超声波发生器
超声波发生器又称超声波电子箱，用于将大功率的交流平率信号传递到模具，并将谐振频率进行匹配。会从接通的电源电压中产生各自所需超声波频率的高压。所有与焊接过程相关的数据均被准确测量和评估。发生器保护振动系统免受过载影响，保持振幅（焊头移动）恒定并补偿各自焊头的振动行为。
1. 功率在500W以上的超声波焊接机所用发生器采用自激式功率振荡器，具有一定的频率跟踪能力。
2.功率较大的超声波焊接机，发生器信号采用锁相式频率自动跟踪电路，使发生器输出的频率基本上与换能器谐振频率一致。

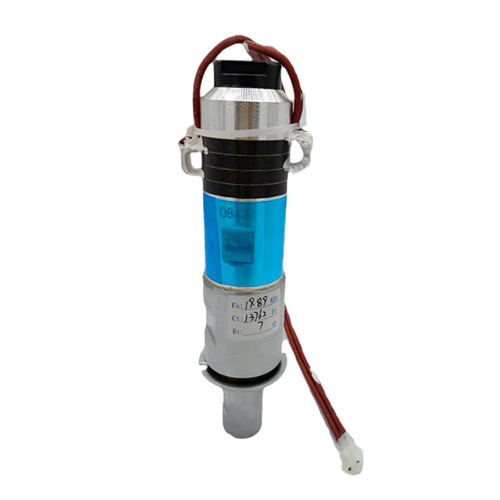

换能器
换能器是电气和机械环境间的接口。它利用反向的压电效应将电振动转化为机械纵向振动并将其传送到变幅杆和焊头中。

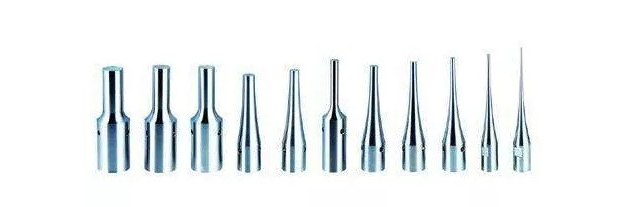

变幅杆
变幅杆经常被称为Booster，能够扩大或缩小换能器产生的振幅。由于变幅杆安装在零结点位置，可以将变幅杆通过零结点位置固定在超声波焊接机上，避免振动臂偏移，传递焊接力。

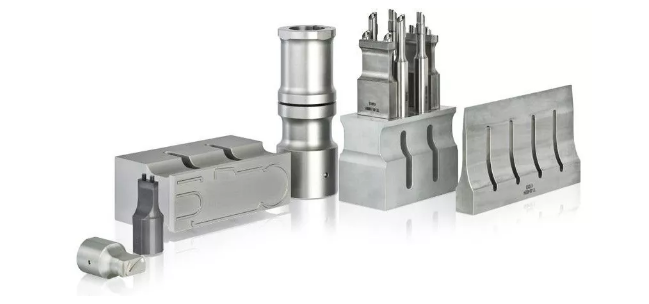

焊接模具，又被称为焊头
焊头作为真正的主动焊接模具，用来放置固定胶件，将机械振动传递到焊接件中，从而使高频振动摩擦准确的传导至胶件焊接面。根据几何构造，焊头还能将振幅放大或缩小。一般而言都是根据客户提供的样板来订做。
超声波换能器、变幅杆还有超声波焊头这三种设备使得焊接时的震动同超声波频率达到共振的效果(通常有20KHz , 25KHz , 35KHz还有40KHz )。
底模或底砧
塑料超声波焊接是指在焊缝中按材料相接的方式相互连接。在力的作用下，纵向振动以20kHz、30kHz和35kHz的频率以及5μm到50μm的焊头振幅被导入塑料之中。超声波振动通过焊件和模具的特殊结构聚集在一起。人们将焊件中这些特殊的结构称为导能角。接合区域内的接触点通过输入的高频能量，有针对性的发生变形。接触面和分子链内部的摩擦产生热量，将材料熔化。
