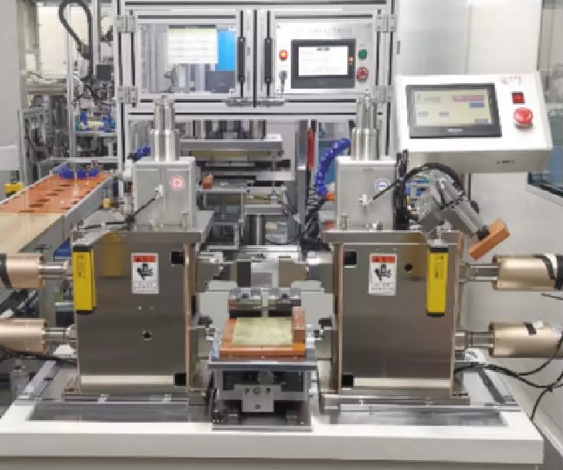

半自动超声波双边焊接机应用
时间：2020-01-15 浏览：
一、主要功能和技术特点 :
1、时间、功率、能量、深度控制；
2、电源电压／负载调节；
3、系统保护监视；
4、提供自动化界面，直接连接PLC与PC；
5、提供报警信息；
6、显示焊接结果。
7、多种人机交流选择，工业一体界面智能化操作方便。
数字信号处理的算法需要利用计算机或专用处理设备如数字信号处理器（DSP）和专用集成电路（ASIC）等。数字信号处理技术及设备具有灵活、精确、抗干扰强、设备尺寸小、造价低、速度快等突出优点。

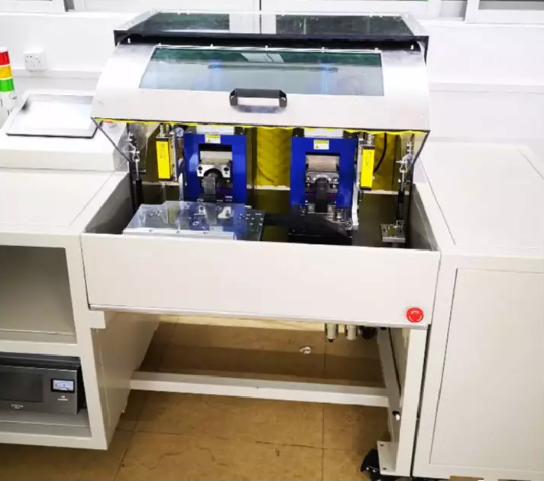

二、特殊钢结构机头：
1、机械精密稳固、加装光眼检测安全防护。
2、配备一体化冷却系统。
3、采用精密导柱钢结构，抗扭力，保证快速稳定运动。

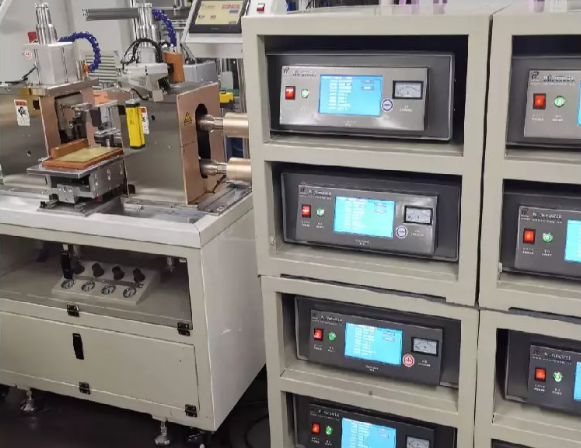

三、数字式智能发生器介绍：
1、电路特性 全数字全桥电路，性能稳定，焊接能力强，自带能量反馈功能，实时监控焊接质量。485通讯接口。整机匹配达到国际先进水平。

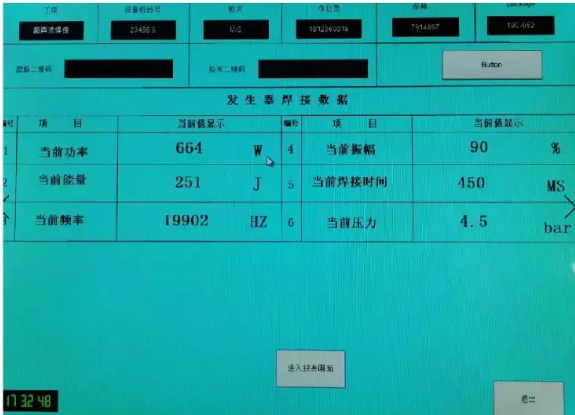

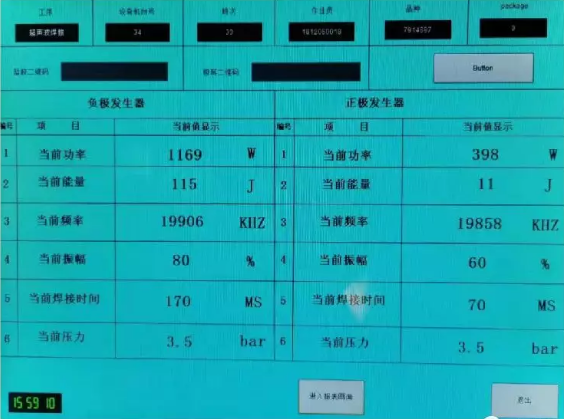

2、焊接模式 时间模式，能量模式、连续模式、分段模式。界面有当前模式，当前次数，累计次数，当前频率，当前振幅，当前功率，当前能量，工作气压，气缸行程，485接口能与MES管理系统完美连接。
3、保护系统 机器故障的记录，记录有整流保护、温度保护、换能器阻值错误、功率保护、速度保护、气压保护、压力保护、IGBT温度保护、整流电流保护、位移保护、换能器电流保护、换能器电压保护、焊接功率过高、焊接功率高低、能量过低。
4、数据读取 方便用户保存多个焊接工艺参数，再用时直接调用。
5、曲线功能 曲线对比：电压曲线、电流曲线、功率曲线。超声完成后，会刷新最近一次的工作曲线。
四、焊接效果：
（1） 焊接牢固，内阻低，不虚焊、不振粉、不烧隔膜、不烫绝缘胶、不振裂极耳极片，金属与金属之间的残留焊面达80%以上。
（2） 焊接后的表面平整，无褶皱，背面无凸起的毛刺，焊点饱满清晰。
（3） 牢固可靠，焊点位置不破裂，破坏拉力可根据不同层数及材料厚簿检测强度。
测试方法一：

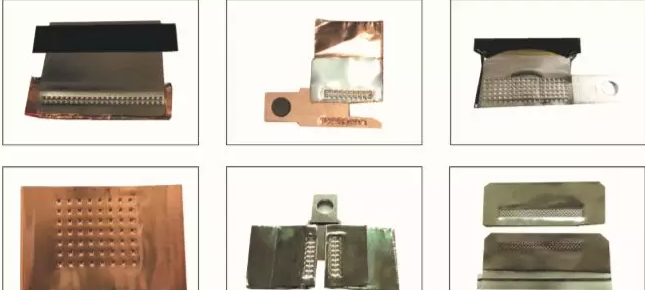

撕裂残留测试（下图为不同工艺的参考图）。
测试方法二：
拉力测试，根据面积和层数其拉力强度不一样，在X层的中间最簿弱处撕拉。用拉力计匀速拉，达到约定的拉力以上。
