影响塑料超声波焊接性能的其它因素
时间：2020-01-18 浏览：
塑料的吸水性
塑料的吸水性严重影响超声波焊接性能。如果塑料含有过多的水分，在超声波焊接过程中，当温度达到水的沸点时，塑料中的水分蒸发和气化，焊接界面呈泡沫状，使得超声波焊接强度低、同时很难获得密封性能以及高质量的外观；另外，过多的水分还会造成了焊接时间的延长，焊接成本增加，如图所示。

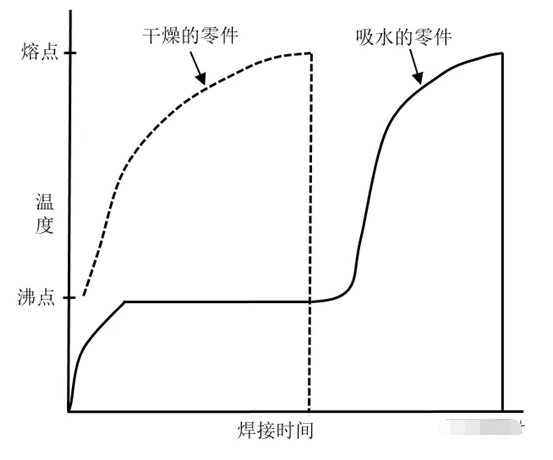

（塑料吸水性影响焊接时间）
具有吸水性的塑胶件应该在注塑完成后马上进行超声波焊接。如果不能马上进行焊接，应该以装有干燥剂的PE袋进行密封包装；没有密封包装的吸水塑胶件，在焊接之前应该进行烘干。
脱模剂
脱模剂经常直接喷洒在模具型腔内，通过减少塑胶件与型腔摩擦力的方式，帮助塑胶件从型腔中脱出。不幸的是，在超声波焊接时，脱模剂也会减小焊接界面上两塑胶件的表面摩擦力。而超声波焊接工艺正是依靠表面摩擦产生热量，脱模剂会降低超声波焊接性能。另外，脱模剂中的化学物质也会影响理想焊接强度的获得。
因此，对于需要进行超声波焊接的塑胶件，必须在注塑过程中避免使用脱模剂。如果不得不使用脱模剂，则在焊接前必须清洗塑胶件，不过只有一些脱模剂能够清洗干净。推荐使用干性脱模剂，其对超声波焊接性能最小，甚至不必在焊接进行前清洗。尽量避免使用硅、氟、硬脂酸锌和硬脂酸铝等类型脱模剂。
润滑剂
润滑剂例如蜡、硬脂酸锌、硬脂酸铝、硬脂酸和脂肪酸等被加入到塑料中用于提高流动性和增加注塑性能。但是，在超声波焊接时，润滑剂会减小焊接界面的摩擦系数，从而影响塑料的超声波焊接性能。
填充剂
为了提高塑料的机械性能，塑料中会加入填充剂，常用的填充剂如玻璃纤维、碳纤维、滑石粉以及碳酸钙等。玻璃纤维添加到塑料中用于提高塑料的机械强度和尺寸稳定性。普通的矿物质填充剂，如玻璃纤维和滑石粉，会提高塑料传导振动的能力，提高塑料的超声波的焊接性能，特别是对于半结晶塑料。一般来说，10%~20%的玻璃纤维会显著提高塑料的超声波焊接性能。但是，当比例过大会带来其它问题。例如，填充剂的比例为30%，但在局部的焊接界面，真实的比例可能已经超过30%，使得在焊接界面没有足够的塑料熔化而获得理想的焊接质量。当填充剂比例超过40%时，很有可能在焊接界面不可焊接的材料比可焊接的材料还多，这就意味着超声波焊接性能会变得很差。
回料
由于塑料的可回收性和降低零件材料成本，在塑料中常常会加入回料。超声波焊接允许在塑料中加入回料，因为回料本身是同一种塑料。但是，回料的比例不能过大，而且回料不能是已经降解的、或者被污染的，否则会出现焊接质量问题。为了保证焊接的质量，建议回料的比例越少越好。
色素
色素对塑料的超声波焊接性能影响较小，除非色素的比例过高。相比其它颜色，白色和黑色通常需要添加更多的色素，有可能带来一些焊接问题。同一种塑料的不同颜色可能需要不同的焊接参数，可以通过调机来获得。
塑料等级
塑料等级对塑料的超声波焊接性能具有很大的影响。同一种塑料的不同等级可能会有不同的熔点和不同的流动特性。
