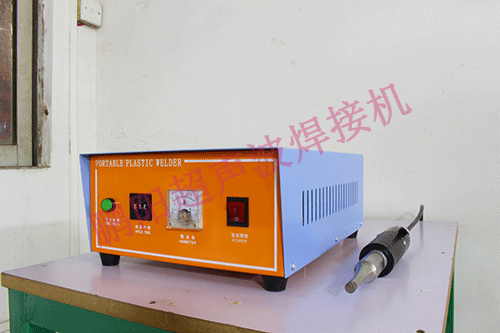

超声波塑焊机工作原理和调试
时间：2020-06-12 浏览：
（一）、装设程序：
1、 本焊机应安置在坚固，水平的工作台上。机器后面应留有大于150mm的空间，以利通风散热。
2、 为确保安全操作，本机必须可靠接地，对地电阻必须小于4欧姆。
3、 将三苡控制电线两头分别插入焊机后方三脚插座，并旋紧螺母。
4、 将选择开关置于手动位置。
5、 锁紧升降的四只螺钉，以固定超声振头，但切勿用力过度，以免滑牙。
6、 将上焊模与超声振头之接触面擦干净，用螺丝接合，使用随机专用扳手锁紧，锁紧力距为25牛顿/米。
7、 把外气源的气管接入焊接机的空气滤净器。
8、 音波检验程序：
为发挥焊机的最佳使用效果，维护焊机的性能及安全生产，每次使用机器或更换焊模，必须调整焊机发振系统与振动系统的发振程度，因此该项音波检测程序非常重要。
A、 检测前，上焊模与超声振头两者必须密合锁紧，检验时上焊模切勿接触工件。
B、 合上电源开关，此时电源指示灯亮.
C、 打开侧盖板之门页。
D、 将选择开关按至音波检测档位置，观测振幅表之指示值，每次音波检测开关不能连续按下超过3秒。
E、 顺逆旋转音波检测螺丝使振幅表指针在最低刻度值位置。注意：振幅表指针能调到1.2（或100）刻度值以下，且确保为最低刻度位置，焊机的发振系统与振动系统谱振最好。
[注意]:
⒈ 调节音波选择螺丝，振幅表之指针会左右摆动，但并非表示功率输出之大小，而仅表示发振系统与振动系统之谐振程度，指示刻度值越小，则表示谐振程度越佳。
⒉ 振幅表在空载发振时，表示谐振程度，负载发振时表示输出能量。
⒊ 焊接前务必做音波检测，以确保发振系统与振动系统之谐振。
⒋ 更换焊模后，切记一定要做音波检测程序。
⒌ 调整时，如果过载指示灯发亮，则立即放开音波检验钮，约过1秒钟后，再转动音波调整螺丝作音波选择调整.
⒍ 正确的调谐非常重要，如果无法调较到正常状态，不能达到音波检测程序第5项 的要求时，请即送修，不可勉强使用，以免扩大故障。
⒎ 工作气压不能超过5kg/cm.
⒏ 校模程序：
为达到机器最大能量，上焊模与工件间的距离应尽量缩短，但仍应留有必要的距离，以便工件的放置和取出。升降台的最大行程为75mm，因此在校模前，在确定上焊模在最大行程时，不会接触工件。
a) 将选择开关置于手动位置，调较压力调整旋钮，使压力表指示在0.2Mpa左右，（大约能使焊头上升之最小压力）
b) 置下焊模于工作台面，再放工件于下焊模内。
c) 放松机体的锁紧摇手，转动升降手轮，使上焊模与工件之距离大于75mm，扳紧锁紧摇手。
d) 双手按下两个下降按钮，使上焊模下降。
e) 放松四支振头固定螺丝，旋转上焊模以配合工件，然后再锁紧四支振头固定螺丝。
f) 松开止赴螺丝，旋转止赴螺丝（M12x1），使之与升降台接触。按紧急上升按钮，使上焊模上升，再旋转止赴螺丝约7mm。
g) 双手按下两个下降按钮，使上焊模下降。放松机体锁紧摇手，转动升降手轮，慢慢将上焊模下降，同时移动下焊模，使工作面与上焊模接触吻合均匀，锁紧机体锁紧摇手。
h) 按紧急上升按钮，使焊头上升，旋转止赴螺丝，大约下降2mm，具体尺寸视工件而定，使操作时止赴螺丝与升降脱离接触。但当下焊模没有工件时，止赴螺丝能够阻止上焊模与下焊模触碰，保护机件不致损坏.
i) 用螺丝压板固定好下焊模于工作台上.
j) 以上操作是校模步骤.更精确之校模，须在试焊时，一面观察，一面调整，可用复写纸在工件与上焊之间，观察上焊模下压后，白纸上显示的压痕，根据压痕的深浅，用薄垫片垫调下焊模底部，使工件的焊接面受压均匀.
超声波焊接机具有速度快的优点，藉由超声波振动将电子能转换为机械能，再靠超声波焊头将能量传达至塑料工件接触面，使分子与分子间产生激烈摩擦，促使产品瞬间熔化并结合为一体，加工时速快、干净、美观、经济，提高产品而商业成本降低的优点。超声波焊接机焊接范围广泛：玩具业、文具业、家电业、电子业、汽车业、食品业、通信业、交通业、航天航空等，具有很强的商业价值。 当前超声波行业市场容量巨大，超声波焊接机出口方面，多年来，随着世界经济的增长，超声波市场始终保持着稳定的增长，近年来越来越多的的先进焊接技术被研发出来，智能超声波焊接机在整体产业结构中所占比重的不断提高，将促使中国超声波业离开低水平复制的恶性竞争，有利于超声波产业向高水平、健康的方向发展，以及提升我国超声波业在国际国内高端市场上的竞争力。

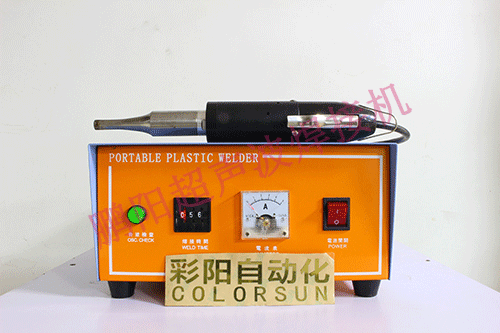

超声波焊接机的工作原理。鹏阳超声波表示，每一个超声波焊接机都有一个中心频率，例如20KHz、40 KHz，焊接机的工作频率主要由换能器、变幅杆、和焊头的机械共振频率所决定。发生器的频率根据机械共振频率调整，以达到一致，使焊头工作在谐振状态，每一个 部份都设计成一个半波长的谐振体。如上所说，因为超声波焊接机的工作往往都是在高频振动情况下，所以应尽量保持个对称设计，以避免声波传递的不对称性导致的不均衡应力和横向振动，不均衡振动能导致焊头发热及断裂。
