超声波塑胶焊接原理之发生器
时间：2020-06-15 浏览：
当超声波作用于热塑性的塑料接触面时，会产生每秒几万次的高频振动，这种达到一定振幅的高频振动，通过上焊件把超声能量传送到焊区，由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的，焊接强度能接近于原材料强度。超声波塑料焊接的好坏取决于换能器焊头的振幅，所加压力及焊接时间等三个因素，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅杆决定。这三个量相互作用有个适宜值，能量超过适宜值时，塑料的熔解量就大，焊接物易变形；若能量小，则不易焊牢，所加的压力也不能太大。这个压力是焊接部分的边长与边缘每1mm的压力之积。
一、 气压传动部分：这部分包括过滹器、减压阀、油雾器、换向器、节流阀、气缸等。工作时首先由空气压缩机驱动冲程气缸带动热板模具系统上下移动，同时在焊接作业的过程中，气压并非一个固定值，根据实际的情况进行调定。
二、控制部分：这部分由PLC和温度控制器组成。
1、 控制气压传动系统工作，使其焊接时在定时控制下打开气路阀门，气缸加压使焊头下降，以一定压力压住被焊物件，当焊接完后保压一段时间，然后控制系统将气路阀门换向，使焊头回升复位。
2、控制塑料件在热板上加热的工作时间，本系统使整个焊接过程实现自动化，操作时只启动按钮产生一个触发脉冲，便能自动地完在本次焊接全过程。整个控制系统的顺序是:电源启动一触发控制信号气压传动系统，气缸加压上下加紧模具下降并压住在上下热板模具发生工作，并保持一定熔接时间继续保持一定压力时间退压，上下加紧模具回升焊接结束。

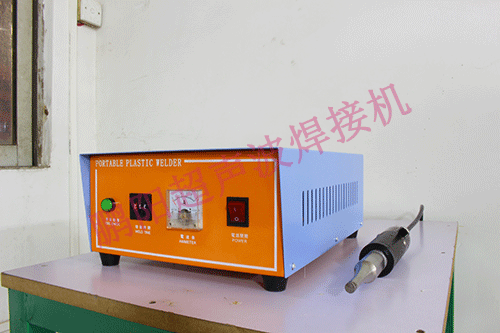

超声波焊接机开机自动测试运行一次，将对超声组件的实际工作频率的结束将被储存并显示当前频率。设计频率：首先确认换能器与工具头的大概频率，然后把大概的频率输入设置即可。（例估计换能器组合约在20KHz,所设置频率在20～20.5 KHz均可）：每一次焊接结束时的实际工作频率储存并显示当前频率。焊接后因焊头发热或其它因素造成频率漂移，始终处于最佳谐振状态并储存。
