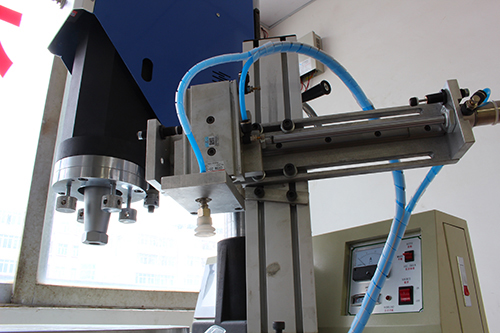

安装与调试
（一）、装设程序：
1、 本焊机应安置在坚固，水平的工作台上。机器后面应留有大于150mm的空间，以利通风散热。
2、 为确保安全操作，本机必须可靠接地，对地电阻必须小于4欧姆。
3、 将三苡控制电线两头分别插入焊机后方三脚插座，并旋紧螺母。
4、 将选择开关置于手动位置。
5、 锁紧升降的四只螺钉，以固定超声振头，但切勿用力过度，以免滑牙。
6、 将上焊模与超声振头之接触面擦干净，用螺丝接合，使用随机专用扳手锁紧，锁紧力距为25牛顿/米。
7、 把外气源的气管接入焊接机的空气滤净器。
8、 音波检验程序：
为发挥焊机的最佳使用效果，维护焊机的性能及安全生产，每次使用机器或更换焊模，必须调整焊机发振系统与振动系统的发振程度，因此该项音波检测程序非常重要。
A、 检测前，上焊模与超声振头两者必须密合锁紧，检验时上焊模切勿接触工件。
B、 合上电源开关，此时电源指示灯亮.
C、 打开侧盖板之门页。
D、 将选择开关按至音波检测档位置，观测振幅表之指示值，每次音波检测开关不能连续按下超过3秒。
E、 顺逆旋转音波检测螺丝使振幅表指针在最低刻度值位置。注意：振幅表指针能调到1.2（或100）刻度值以下，且确保为最低刻度位置，焊机的发振系统与振动系统谱振最好。
⒈ 调节音波选择螺丝，振幅表之指针会左右摆动，但并非表示功率输出之大小，而仅表示发振系统与振动系统之谐振程度，指示刻度值越小，则表示谐振程度越佳。
⒉ 振幅表在空载发振时，表示谐振程度，负载发振时表示输出能量。
⒊ 焊接前务必做音波检测，以确保发振系统与振动系统之谐振。
⒋ 更换焊模后，切记一定要做音波检测程序。
⒌ 调整时，如果过载指示灯发亮，则立即放开音波检验钮，约过1秒钟后，再转动音波调整螺丝作音波选择调整.
⒍ 正确的调谐非常重要，如果无法调较到正常状态，不能达到音波检测程序第5项 的要求时，请即送修，不可勉强使用，以免扩大故障。
⒎ 工作气压不能超过5kg/cm.
⒏ 校模程序：
为达到机器最大能量，上焊模与工件间的距离应尽量缩短，但仍应留有必要的距离，以便工件的放置和取出。升降台的最大行程为75mm，因此在校模前，在确定上焊模在最大行程时，不会接触工件。
a) 将选择开关置于手动位置，调较压力调整旋钮，使压力表指示在0.2Mpa左右，（大约能使焊头上升之最小压力）
b) 置下焊模于工作台面，再放工件于下焊模内。
c) 放松机体的锁紧摇手，转动升降手轮，使上焊模与工件之距离大于75mm，扳紧锁紧摇手。
d) 双手按下两个下降按钮，使上焊模下降。
e) 放松四支振头固定螺丝，旋转上焊模以配合工件，然后再锁紧四支振头固定螺丝。
f) 松开止赴螺丝，旋转止赴螺丝（M12x1），使之与升降台接触。按紧急上升按钮，使上焊模上升，再旋转止赴螺丝约7mm。
g) 双手按下两个下降按钮，使上焊模下降。放松机体锁紧摇手，转动升降手轮，慢慢将上焊模下降，同时移动下焊模，使工作面与上焊模接触吻合均匀，锁紧机体锁紧摇手。
h) 按紧急上升按钮，使焊头上升，旋转止赴螺丝，大约下降2mm，具体尺寸视工件而定，使操作时止赴螺丝与升降脱离接触。但当下焊模没有工件时，止赴螺丝能够阻止上焊模与下焊模触碰，保护机件不致损坏.
i) 用螺丝压板固定好下焊模于工作台上.
j) 以上操作是校模步骤.更精确之校模，须在试焊时，一面观察，一面调整，可用复写纸在工件与上焊之间，观察上焊模下压后，白纸上显示的压痕，根据压痕的深浅，用薄垫片垫调下焊模底部，使工件的焊接面受压均匀.
超声波焊接机越来越多地被应用到了社会多个领域中，当下正是超声波焊接机风光无限的时候，大有取代传统超声波焊接机的可能，那么问题来了，超声波焊接机的前景如何？能否延续热度持续发光发热呢？超声波焊接技术最重要且有意义的优势应该就是其效率高。凭借每秒焊接好一个产品来看，比传统手工粘合的效率高达100%倍，人工节省3至5倍。经过多年的焊接技术引进和消化吸收，国内超声波焊接机制造商的整体技术水平、生产装备水平得到了明显提升。部分优势企业已接近国际同类先进企业水平，掌握了生产过程中的核心技术，具备了自主研发和技术创新能力，经营模式逐渐从单纯的贴牌生产方式转向自主品牌方式，产品档次及附加值不断提高，盈利能力和可持续发展能力不断增强，所以超声波焊接机的前景是看好的。
