超声波焊接工艺之结构设计
时间：2020-01-11 浏览：
早期有分享过塑胶超声波焊接知识，但是不是很具体，很全面，所以这期单独给大家分享一份比较全面知识。
【一】超声波塑胶焊接原理是什么？
超声波作用于热塑性的塑料接触面时，会产生每秒几万次的高频振动，这种达到一定振幅的高频振动，通过上焊件把超声能量传送到焊区，由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。
又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。
当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的，焊接强度能接近于原材料强度。

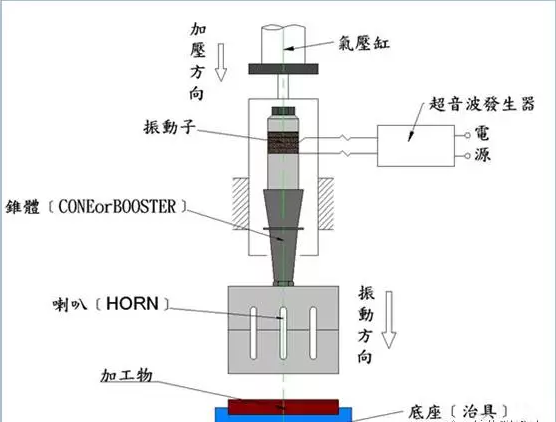

超声波塑料焊接的好坏取决于换能器焊头的振幅，所加压力及焊接时间等三个因素，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅杆决定。
这三个量相互作用有个适宜值，能量超过适宜值时，塑料的熔解量就大，焊接物易变形；若能量小，则不易焊牢，所加的压力也不能太大。这个最佳压力是焊接部分的边长与边缘每1mm的最佳压力之积。
【二】超声波金属焊接原理是什么？

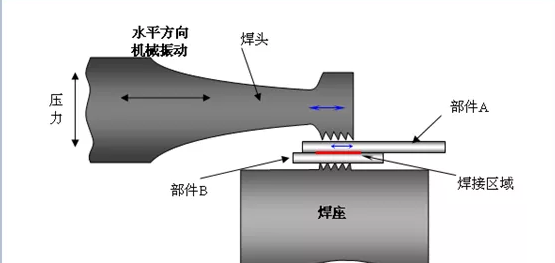

超声波金属焊接原理是利用超声频率（超过16KHz ）的机械振动能量，连接同种金属或异种金属的一种特殊方法．
金属在进行超声波焊接时，既不向工件输送电流，也不向工件施以高温热源，只是在静压力之下，将线框振动能量转变为工件间的摩擦功、形变能及有限的温升．
接头间的冶金结合是母材不发生熔化的情况下实现的一种固态焊接．因此它有效地克服了电阻焊接时所产生的飞溅和氧化等现象．
超声金属焊机能对铜、银、铝、镍等有色金属的细丝或薄片材料进行单点焊接、多点焊接和短条状焊接．
可广泛应用于可控硅引线、熔断器片、电器引线、锂电池极片、极耳的焊接。
【三】超声波焊接适用范围
1，超声波焊接适合所有热塑性塑料，非结晶塑料如 ABS,PMMA,PC,PS；半结晶塑料如 PA,PET,CA,POM,PE和PP。
2，超声波焊接也适合非纺织布料，如热塑性织物，聚合材料，铜版纸和混合织物。
3，柔性材料，指软质、低弹性模量材料。
4，刚性材料，指高弹性模量和低机械振动阻尼因子材料，例如聚苯乙烯( PS )、聚甲基丙烯酸甲酯( PMMA )、聚酰胺( PA )。
5，所有的高分子薄膜、高分子合成纤维、由薄膜和纤维组成的布。
【四】超声波焊接流程
1，焊头对塑料表面施压。
2，焊头每秒20000到40000次振动。
3，振动产生摩擦热使材料融化粘接。
【五】超声波焊接的优点
1，超声波金属焊接优点：
a、焊接材料不熔融，不脆弱金属特性。
b、焊接后导电性好，电阻系数极低或近乎零。
c、对焊接金属表面要求低，氧化或电镀均可焊接。
d、焊接时间短，不需任何助焊剂、气体、焊料。
e、焊接无火花，环保安全。
2，超声波塑料焊接优点：
a、焊接速度快，焊接强度高、密封性好；
b、取代传统的焊接/粘接工艺，成本低廉，清洁无污染且不会损伤工件；
c、焊接过程稳定，所有焊接参数均可通过软件系统进行跟踪监控，一旦发现故障很容易进行排除和维护。
