超声波焊接机工作原理及调试方法（二）
时间：2020-01-12 浏览：

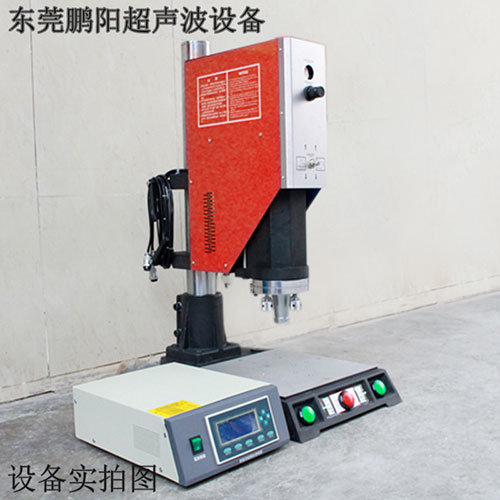

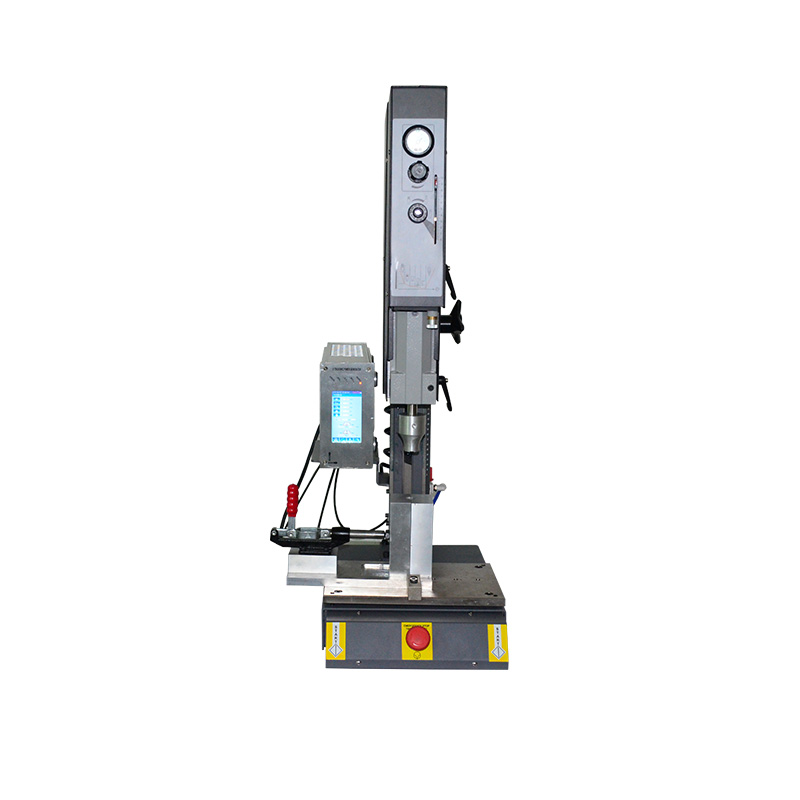

一般的超声波焊接机上有如下的参数是可以调节的：
A：超声波发生器上的调谐旋钮：这是超声波焊机最关键的一个调节旋钮。其调节目的是使超声波发生器所发出的高压电信号频率同换能器部分的机械谐振频率一致。方法是轻触测试开关、左右设防该旋钮，使负载指示的电流为最小，即可完成调谐步骤。
B：振幅档：此旋钮有些机种上没有这个旋钮，其功能是通过调节发生器的输出电压，达到高速输出振幅的目的。
C：气动部分：包括调速器、气压调节旋钮。调速器用于调节气缸的上、下速度。气压调节旋钮调节工作气压。
D：熔接时间（WELD TIME）：用于调节超声波发射的时间，一般的塑料件熔接时间为 0.6S以下，通常超过1.5S熔接时间均可视作失败熔接（可视作振幅不够，或设计不合理）。
E：保压时间（HOLD TIME）：保压时间相当于加工塑料件之后的固化时间，通常如果塑料件的固定位设置得好，此时间可不用考虑，如果塑料件内部有弹簧等部件，该时间应相应调长。
F：触发调节：触发调节有两种方式，一种是延时触发。这种调节一般指示为延迟时间（DELAY TIME）。其所指为从触发机器开始到超声波发射为止的时间。通过调节，可实现先发射超声波再熔接，或先压紧塑料件再触发超声波。另一种是压力触发。这种触发方式常见于美国BRANSON 8400和8700形式的超声波焊接机中，其原理是调节压紧塑料件的力度来触发超声波。对于较大的塑料件，为防止起振失败，多采用先触发超声波再熔接，或以较小的触发力度
调试方法
一、超音波熔接后，移位了怎么办？
《解决方法》
1.降低熔接压力。
2.底模加高，使其超过熔接线 2mm 以上。
3.使用超音波传导熔接。
4.上模（HRON）压到产品才发振。
5.修改塑料产品，增强定位。
二、超音波熔接后，产生伤痕（断、震裂、烫伤）怎么办？
《解决方法》
1.降低压力。
2.减少延迟时间（提早发振））。
3.减少熔接时间。
4.引用介质覆盖（如ＰＥ袋）。
5.模治具表面处理（硬化或镀铬）。
6.机台段数降低或减少上模扩大比。
7.易震裂或断之产品，治具宜制成缓冲，如软性树脂或覆盖软木塞等（此项指不影响熔接强度）。
8.易断裂产品于直角处加Ｒ角。
三、超音波熔接后，发现变形扭曲怎么办？
《解决方法》
1.降低压力（压力最好在 2kg 以下）。
2.减少超音波熔接时间（降低强度标准）。
3.增加硬化时间（至少 0.8 秒以上）。
4.分析超音波上下模是否可局部调整（非必要时）。
5.分析产品变形主因，予以改善。
四、超音波熔接后，内部零件破坏怎么办？
《解决方法》
1.提早超音波发振时间（避免接触发振）。
2.降低压力、减少超音波熔接时间（降低强度标准）。
3.减少机台功率段数或小功率机台。
4.降低超音波模具扩大比。
5.底模受力处垫缓冲橡胶。
6.底模与制品避免悬空或间隙。
7.HORN（上模）逃孔后重测频率。
8.上模逃孔后贴上富弹性材料（如硅利康）。
五、超音波熔接后，产品发现毛边或溢料怎么办？
《解决方法》
1.降低压力、减少超音波熔接时间（降低强度标准）。
2.减少机台功率段数或小功率机台。
3.降低超音波模具扩大比。
4.使用超音波机台微调定位固定。
5.修改超音波导熔线。
六、超音波熔接后，发现产品尺寸不稳定怎么办？
《对策》
1.增加熔接安全系数（依序由熔接时间、压力、功率）。
2.启用微调固定螺丝（应可控制到 0.02mm）。
3.检查超音波上模输出能量是否足够（不足时增加段数）。
4.检查治具定位与产品承受力是否稳合。
5.修改超音波导熔线。
七、超音波熔接后时，总是单边烫伤怎么办？
《解析》
超音波振动熔接，并非单纯直线纵向振动（挠曲与横向振动不在此讨论），而是形成交叉式纵向下降振动，而上模超音波输出端能量亦是有一定的强弱分布点，气压、电压、机台虽决定功率输出能量的稳定性，但能量分布点亦呈现比例性增减，如果发现超音波熔接时制品总是单点烫伤，即表示上模该点输出能量与产品该点形成应力对应，此时若改变超音波振动面的接触点，将可改善热能集束产生的烫伤。
《解决方法》
1.本方法仅适用平面上模。
2.模具表面处理（镀铬或硬化阳极）－仍无效。
3.覆盖塑料袋－仍无效。
4.上模旋转 180 度。
