超声波焊接原理（一）
时间：2019-12-19 浏览：
概述
超声波模治具架设不准确受力不平均原理
在一般认为超音波作业时，产品与模具表面只要接触准确就可以得到应该的超声波焊接机熔接效果，其实这只是表面的看法，超音波既然是摩擦振，就会产生音波传导的现象.
我们如果单只观察硬件（模治具）的稳合程度，而忽略了整合型态的超音波作业方式，必定会产生舍本逐末或误判的后果，所以在此必须先强调超音波熔接的作业方式是传导音波，使成振动摩擦转为热能而熔接. 这时候超音波模治具的稳合程度、产品截面的高低、肉厚、深浅、材质的组织，必定无法是百分之百承受相同的压力。

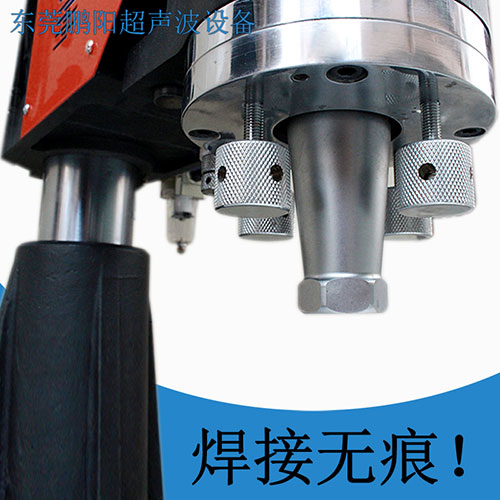

另一方面上模（H o r n）输出的能量，每一点都有其误差值，并非整个面发出的能量都相同。就这整体而言，势必产生产品熔接线熔接程度的差异。所以也就必须作修正，如何修正，那就是靠超音波熔接机本身的水平螺丝，或是贴较薄的胶带或铝箔来克服了。
塑料产品材质配合不当
每一种塑料材质的熔点，各有不同，例如ＡＢＳ塑料材质的熔点约115℃，耐隆约175℃、ＰＣ之145℃以上、ＰＥ约85℃为例：ＡＢＳ与ＰＥ二种材质的熔点差距太大，超音波熔接势必困难。而ＡＢＳ与ＰＣ二种材质，亦有差距，但已非前项差距如此之大，是以尚可熔接，但在超音波功率相同，能量扩大相同的情况下，相异的塑料材质，绝无法比相同材质的熔接效果好。
超声波台输出能量不足
客户在购买超音波熔接机时，通常较难预料未来产品发展的规格，所以会遇到较大产品对象超出超音波标准熔接的情形。此时在不增加成本的预算下，只得以现有设备来作业生一、超声波模治具架设不准确超声波、受力不平均怎么办？
在一般认为超音波作业时，产品与模具表面只要接触准确就可以得到应该的熔接效果，其实这只是表面的看法，超音波既然是摩擦振，就会产生音波传导的现象.
我们如果单只观察硬件（模治具）的稳合程度，而忽略了整合型态的超音波作业方式，必定会产生舍本逐末或误判的后果，所以在此必须先强调超音波熔接的作业方式是传导音波，使成振动摩擦转为热能而熔接. 这时候超音波模治具的稳合程度、产品截面的高低、肉厚、深浅、材质的组织，必定无法是百分之百承受相同的压力。
另一方面上模（H o r n）输出的能量，每一点都有其误差值，并非整个面发出的能量都相同。就这整体而言，势必产生产品熔接线熔接程度的差异。所以也就必须作修正，如何修正，那就是靠超音波熔接机本身的水平螺丝，或是贴较薄的胶带或铝箔来克服了。
发现变形扭曲
1.降低压力（压力最好在2kg 以下）。
2.减少超音波熔接时间（降低强度标准）。
3.增加硬化时间（至少0.8 秒以上）。
4.分析超音波上下模是否可局部调整（非必要时）。
5.分析产品变形主因，予以改善。
内部零件破坏
1.提早超音波发振时间（避免接触发振）。
2.降低压力、减少超音波熔接时间（降低强度标准）。
3.减少机台功率段数或小功率机台。
4.降低超音波模具扩大比。
5.底模受力处垫缓冲橡胶。
6.底模与制品避免悬空或间隙。
7.H o r N（上模）逃孔后重测频率。
8.上模逃孔后贴上富弹性材料（如硅利康）。
九、超声波熔接后，产品发现毛边或溢料怎么办？
1.降低压力、减少超音波熔接时间（降低强度标准）。
2.减少机台功率段数或小功率机台。
3.降低超音波模具扩大比。
4.使用超音波机台微调定位固定。
5.修改超音波导熔线。
熔接后发现产品尺寸不稳定
1.增加熔接安全系数（依序由熔接时间、压力、功率）。
2.启用微调固定螺丝（应可控制到0.02m/m）。
3.检查超音波上模输出能量是否足够（不足时增加段数）。
4.检查治具定位与产品承受力是否稳合。
5.修改超音波导熔线。
产品总是单边烫伤
超音波振动熔接，并非单纯直线纵向振动(挠曲与横向振动不在此本次讨论中)，而是形成交叉式纵向下降振动，而上模超音波输出端能量亦是有一定的强弱分布点，气压、电压、机台虽决定功率输出能量的稳定性，但能量分布点亦呈现比例性增减。
如果发现超音波熔接时制品总是单点烫伤，即表示上模该点输出能量与产品该点形成应力对应，此时若改变超音波振动面的接触点，将可改善热能集束产生的烫伤。

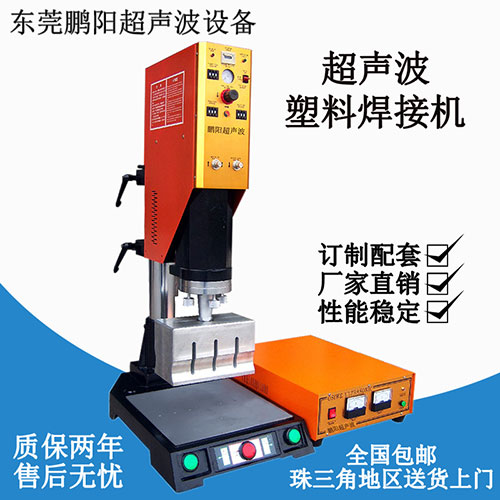

超声波焊接原理
超声波焊接是熔接热塑性塑料制品的高科技技术，各种热塑性胶件均可使用超声波焊接处理，而不需加溶剂，粘接剂或其他辅助品，其优点是增加多倍生产率，降低成本，提高产品质量。
超声波塑胶焊接原理:由发生器产生20KHZ，（或15KHZ）的高压，高频信号，通过换能系统，把信号转换为高频机械振动，加于塑料制品工件上，通过工作表面及内在分子间的磨擦而使传导到接口的温度升高，当温度达到此工件本身的熔点时，使工件焊接口迅速溶化，继而填充于接口间的空隙，当振动停止，工件同时在一定的压力下冷却定型，便达成完美的焊接。
塑料件材料对超声影响
1.超声波在塑料件中传播，塑料件或多或少对超声波能量有吸收和衰减，从而对超声加工效果产生一定的影响，塑料一般有非晶体材料之分，按硬度有硬胶和软胶之分，还有模数的区分，通俗地来说，硬度高，低熔点的塑料超声加工性能优于硬度低、高熔点的塑料。因此，这就牵涉到超声波加工距离的远近问题，
2、塑料件的加工条件对超声焊接的影响
塑料件经过注塑、挤压或吹塑等的不同加工形式以及不同的加工条件都会形成对超声焊接产生一定影响的因素。
A：湿度缺陷：湿度缺陷一般在制作有条纹或疏松的塑料件过程中形成，湿度缺陷在焊接中衰减有用能量，使密封位渗水，加长焊接时间，所以湿度高的塑料件在焊接前要作烘干处理。如聚甲醛等。
B：注塑过程的影响：
注塑过程参数的调整会引致如下缺陷：
①尺寸变化(收缩、弯曲变形)
②重量变化
③表面损伤
④统一性不佳
C：保存期：
塑料件注塑加工出来后，一般最少放置24小时后，再进行焊接，以消除塑料件本身应力、变形等因素。无定形塑料通过注塑出来的塑料件可不按此要求。
D：再生塑料
再生塑料的强度比较差，对超声波焊接适应性也较差，所以如用再生塑料，各种设计尺寸均要酌情加以考虑。
E：脱模剂和杂质
脱模剂和杂质对超声波焊接有一定的影响。虽然超声波加工时可将加工表面的溶剂、杂质等震开，但对于要求密封、或在高超声波工作原理 频率高于人的听觉上限（约为20000赫）的声波，称为超声波，或称为超声。超声波在媒质中的反射、折射、衍射、散射等传播规律，与可听声波的规律并没有本质上的区别。但是超声波的波长很短，只有几厘米，甚至千分之几毫米。与可听声波比较，超声波具有许多奇异特性：传播特性──超声波的波长很短，通常的障碍物的尺寸要比超声波的波长大好多倍，因此超声波的衍射本领很差，它在均匀介质中能够定向直线传播，超声波的波长越短，这一特性就越显著。功率特性──当声音在空气中传播时，推动空气中的微粒往复振动而对微粒做功。声波功率就是表示声波做功快慢的物理量。在相同强度下，声波的频率越高，它所具有的功率就越大。由于超声波频率很高，所以超声波与一般声波相比，它的功率是非常大的。空化作用──当超声波在液体中传播时，由于液体微粒的剧烈振动，会在液体内部产生小空洞。这些小空洞迅速胀大和闭合，会使液体微粒之间发生猛烈的撞击作用，从而产生几千到上万个大气压的压强。微粒间这种剧烈的相互作用，会使液体的温度骤然升高，起到了很好的搅拌作用，从而使两种不相溶的液体（如水和油）发生乳化，并且加速溶质的溶解，加速化学反应。这种由超声波作用在液体中所引起的各种效应称为超声波的空化作用。
我们知道正确的波的物理定义是：振动在物体中的传递形成波。这样波的形成必须有两个条件：一是振动源，二是传播介质。波的分类一般有如下几种：一是根据振动方向和传播方向来分类。当振动方向与传播方向垂直时，称为横波。当振动方向与传播方向一致时，称为纵波。二是根据频率分类，我们知道人耳敏感的听觉范围是20HZ-20000HZ，所以在这个范围之内的波叫做声波。低于这个范围的波叫做次声波，超过这个范围的波叫超声波。 、波在物体里传播，主要有以下的参数：一是速度V，二是频率F，三是波长λ。三者之间的关系如下：V=F.λ。波在同一种物质中传播的速度是一定的，所以频率不同，波长也就不同。另外，还需要考虑的一点就是波在物体里传播始终都存在着衰减，传播的距离越远，能量衰减也就越厉害，这在超声波加工中也属于考虑范围。
